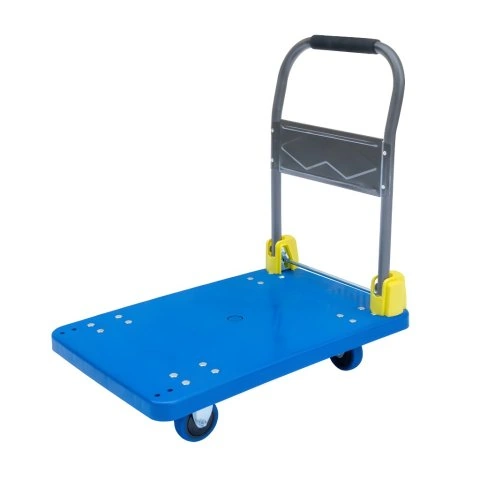

Как заменить колесо на промышленной тележке своими руками

Замена колеса на промышленной тележке занимает 10–20 минут и не требует специальных навыков — нужны гаечный ключ, молоток и смазка. Это руководство посвящено исключительно промышленным тележкам : складским платформенным, грузовым двухколёсным (саккам), производственным сборочным и медицинским каталкам. Замена мебельных колёс — в отдельной статье. Колёсная опора (ролик, каток) — расходная деталь с ресурсом 2–4 года при интенсивной эксплуатации (8-часовая смена, ежедневно) и до 5–7 лет при умеренном использовании. Своевременная замена восстанавливает тележку до исходных характеристик без покупки нового оборудования.

Когда колесо нужно менять: признаки износа

Замените колёсную опору, если обнаружен хотя бы один из следующих признаков:

• Видимый износ протектора: PU-слой стёрт, видны трещины, расслоения или отслоение от основания.1
• На резиновых колёсах — боковые трещины, размягчение. На PA6 и чугуне — сколы и задиры.
• Люфт на оси: колесо качается из стороны в сторону при боковом усилии руки. Допустимый боковой зазор — менее 0,5 мм. При зазоре более 1,5 мм — замена обязательна.
• Посторонний шум: хруст, скрип, перекатывание шариков при движении — признак разрушения подшипника.
• Нагрев при движении: Норма — нагрев корпуса до 40–50°C (можно держать руку более 5 секунд). Если корпус обжигающе горячий (выше 60°C) — немедленная проверка смазки или замена подшипника.
• Заклинивание: колесо не вращается свободно от руки. Деформация вилки: плечи вилки погнуты, колесо задевает раму тележки, видны трещины в сварных швах.
• «Плоское пятно»: колесо отбивает при движении — результат заклинивания в нагруженном состоянии.
• Плановая замена: при интенсивной эксплуатации рекомендуется проводить профилактический осмотр ежеквартально и плановую замену каждые 12–18 месяцев, не дожидаясь отказа

Необходимые инструменты

Используйте фиксатор резьбы средней фиксации при сборке — он предотвращает самооткручивание, но позволяет разобрать соединение обычным ключом.

Инструмент по типу крепления

Также понадобятся: домкрат или козлы для вывешивания тележки, деревянные клинья для фиксации от самопроизвольного движения, выколотка из мягкого металла (алюминий или медь) для выбивания прикипевшего штыря, проникающая смазка (WD-40 или аналог) при ржавых болтах. Смазка при сборке: консистентная смазка (литол-24 или циатим-201) — для осей и посадочных мест подшипников. Для тележек в пищевом производстве используйте только пищевую смазку категории H1 (NSF).

Замена при площадочном креплении (болтовая пластина) — 8 шагов

Площадочное крепление — наиболее распространённый тип. Опора крепится к раме тележки через металлическую пластину четырьмя болтами M8, M10 или M12.

Шаг 1. Разгрузка тележки и обеспечение безопасности

Полностью разгрузите тележку. Работа с гружёной тележкой недопустима — при ослаблении крепления опора может внезапно сойти и привести к травме. Подложите деревянные клинья под оставшиеся колёса. Вывесите заменяемый угол на домкрате или установите на козлы так, чтобы рама не опиралась на заменяемое колесо.

Шаг 2. Нанесение проникающей смазки (при необходимости)

Если болты ржавые или давно не откручивались: нанесите WD-40 или аналог на резьбовые соединения. Выдержите не менее 10–15 минут перед откручиванием.

Шаг 3. Откручивание болтов крепления пластины

Откручивайте болты крест-накрест (например: позиция 1 → 3 → 2 → 4), а не по кругу. Это предотвращает перекос пластины и неравномерную нагрузку на резьбу. При прикипевших болтах — не применяйте резкие удары молотком по ключу: сначала попробуйте немного довернуть (на 5°) в сторону затяжки, а затем откручивайте.

Шаг 4. Снятие старой опоры

Аккуратно потяните опору вниз и в сторону. Если прикипела к раме — вставьте монтажную лопатку в зазор между пластиной и рамой и слегка отожмите.

Шаг 5. Проверка посадочного места на раме

Очистите поверхность от ржавчины, грязи и остатков старого фиксатора резьбы. Проверьте, что отверстия в раме не разбиты — болт не должен болтаться в отверстии (люфт более 0,5 мм). Если отверстия разбиты — установите ремонтные шайбы увеличенного диаметра.

Шаг 6. Установка нового колеса

Совместите отверстия новой пластины с отверстиями рамы. Наживите все четыре болта от руки, не затягивая. Нанесите фиксатор резьбы средней фиксации на резьбовую часть каждого болта. Фиксатор средней силы держит при вибрации, но позволяет открутить болты ключом при следующей замене — не используйте сильную фиксацию.

Шаг 7. Затяжка болтов с контролем момента

Затягивайте болты крест-накрест в два прохода: сначала от руки (первый проход), затем с контролируемым моментом динамометрическим ключом (второй проход). Моменты затяжки — по таблице выше.

Шаг 8. Проверка

Уберите козлы или домкрат. Нагрузите тележку до рабочего значения. Прокатите 10–20 метров и убедитесь: нет постороннего шума, нет люфта, тележка катится прямо. Через 24 часа выполните дополнительную проверку момента затяжки — болты могут немного ослабнуть при первоначальном нагружении.

Замена при штыревом креплении

Штыревое крепление встречается на лёгких тележках и ряде производственных тележек. Вилка удерживается гладким штырём или резьбовым болтом, проходящим через раму. Шаги 1–2 выполняются так же, как при площадочном креплении: разгрузка, фиксация, нанесение WD-40 при необходимости. Откручивание гайки фиксации: гайка находится с внутренней стороны рамы. Удерживайте штырь от проворачивания, откручивайте гайку. При болте M12 потребуется торцевой ключ с воротком. Выпрессовка штыря: если гладкий штырь прикипел — выбивайте через выколотку из мягкого металла лёгкими ударами молотка. При резьбовом штыре — выкручивайте. Если резьба сорвана — нарежьте новую метчиком или замените рамный элемент. Установка, нанесение фиксатора, затяжка и проверка — аналогично варианту с площадочным креплением.

Чек-лист подбора нового колеса

Перед покупкой нового колеса проверьте четыре параметра. Подробная инструкция по измерениям — в статье «Размеры колёс для тележек: как измерить и подобрать»

• Диаметр колеса (мм) — совпадает со старым.
• Ширина протектора (мм) — совпадает.
• Длина ступицы (мм) — соответствует ширине вилки.
• Диаметр отверстия под ось (мм) — совпадает.
• Грузоподъёмность нового колеса — не ниже номинала снятого.
• Тип крепления вилки — площадка, штырь или болт.
• Наличие/отсутствие тормоза — соответствует исходной конфигурации. Если хотите заодно выбрать другой материал колеса (например, поставить полиуретан вместо резины) — используйте алгоритм из статьи «Как выбрать колесо на тележку»

Шесть типичных ошибок при замене колёс

Ошибка 1. Замена без вывешивания тележки

Приподнимать угол рукой или монтировкой «на весу» — опасно: тележка может сдвинуться и придавить руку. Всегда используйте козлы или домкрат с деревянными клиньями.

Ошибка 2. Затяжка болтов по кругу, а не крест-накрест

Результат: перекос пластины, неравномерная нагрузка, болты самоотвинчиваются за 2–4 недели. Порядок затяжки — только крест-накрест, в два прохода.

Ошибка 3. Отказ от фиксатора резьбы

Болты крепления колёсных опор работают в условиях постоянной вибрации. Без фиксатора резьбы они откручиваются за 1–3 месяца. Фиксатор средней силы — стандартный выбор для данного применения.

Ошибка 4. Замена только колеса без проверки подшипника

Если подшипник изношен (шум, люфт), он уничтожит новое колесо за 1–2 месяца. При замене колеса всегда проверяйте состояние подшипника и при необходимости меняйте их одновременно.

Ошибка 5. Установка колеса с меньшей грузоподъёмностью

«Этот типоразмер был на складе» — распространённая и опасная ошибка. Номинал нового колеса должен быть не ниже номинала снятого. Недогруженное колесо — риск обрушения груза.

Ошибка 6. Замена только колеса при повреждённой вилке

Если вилка погнута или имеет трещины в сварных швах — замена только колеса проблему не решит. Меняйте всю опору целиком.

Практические рекомендации

Меняйте колёса попарно — оба передних или оба задних одновременно, даже если износ заметен только у одного. Разная высота колёс создаёт перекос рамы и ускоряет износ остальных. Ведите журнал технического обслуживания тележек: дата замены, тип колеса, момент затяжки. Это упрощает планирование следующей замены. При замене поворотной опоры целиком проверьте, что поворотный подшипник новой опоры смазан и что тормозной механизм работает корректно ещё до установки. После установки нанесите маркировку (маркер или бирка) с датой установки и типом колеса. Смотрите также: все колёса для тележек.
